LED顯示屏維修知識匯總大全

LED顯示屏維修知識匯總大全

一．LED顯示屏的分類

分類方式	品 種	說 明
使用環境	室內LED顯示屏	室內LED顯示屏在室內環境下使用，此類顯示屏亮度適中、視角大、混色距離近、重量輕、密度高，適合較近距離觀看。
	室外LED顯示屏	室外LED顯示屏在室外環境下使用，此類顯示屏亮度高、混色距離遠、防護等級高、防水和抗紫外線能力強，適合遠距離觀看。
顯示顏色	單基色LED顯示屏	單基色LED顯示屏由一種顏色的LED燈組成，僅可顯示單一顏色，如紅色、綠色、橙色等。
	雙基色LED顯示屏	雙基色LED顯示屏由紅色和綠色LED燈組成，256級灰度的雙基色顯示屏可顯示65,536種顏色（雙色屏可顯示紅、綠、黃3種顏色）。
	全彩色LED顯示屏	全彩色LED顯示屏由紅色、綠色和藍色LED燈組成，可顯示白平衡和16,777,216種顏色。
顯示功能	圖文LED顯示屏 (異步屏)	圖文LED顯示屏可顯示文字文本、圖形圖片等信息內容�？陕�(lián)網脫機顯示。
	視頻LED顯示屏 (同步屏)	視頻LED顯示屏可實時、同步地顯示各種信息，如二維或三維動畫、錄像、電視、影碟以及現場實況等多種視頻信息內容。

二．LED顯示屏的基本構成

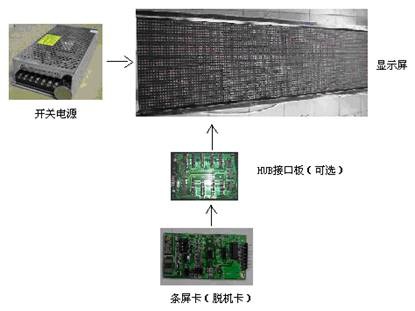

1、異步屏：

一般由顯示單元板（模組）、條屏卡、開關電源、HUB板（可選）組成。通過串口線與計算機連接，進行顯示文字的更改，之后可以脫開計算機工作。

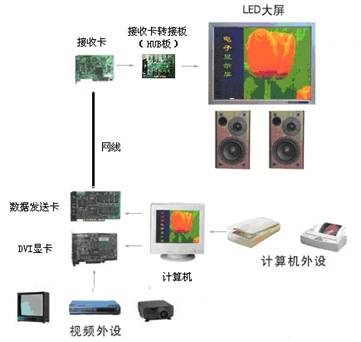

2、同步屏：

同步屏系統比較復雜，系統可大可小，一般由計算機、DVI顯卡、數據發送卡、同步數據接收卡、HUB板、網線、LED顯示屏等組成。系統始終需要聯機計算機工作，將計算機上的圖像文字顯示在LED大屏幕上。

三．LED顯示屏涉及的名詞概念

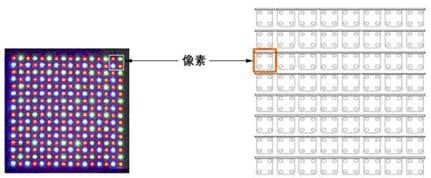

1、像素：

是LED顯示屏的最小成像單元。俗稱“點”或“像素點”。

      上圖所示由2紅2綠組成1個顯示像素點

2、顯示模塊：

由若干個顯示像素組成的，結構上獨立的組成LED顯示屏的最小單元。
   · 室內屏用的是8x8的顯示模塊，即每個顯示模塊有64個像素



· 室外屏使用的是單個的燈珠，通常由1-3個相同或不同顏色的燈珠組成模塊的一個像素點。



如上面右圖的室外屏模組就是由2個紅色燈珠組成1個顯示像素點

3、顯示模組：

由電路及安裝結構確定的并具有顯示功能的組成LED顯示屏的獨立單元。簡單說就是為便于組裝和顯示，出廠的半成品通常是以顯示模組形式提供的，將多個顯示模塊加顯示驅動做在一起。室內屏俗稱“單元板”；室外屏俗稱“模組”，再將若干個模組加上機箱、風扇、電源等構在一起成為“箱體”，多用于大型的全彩屏。

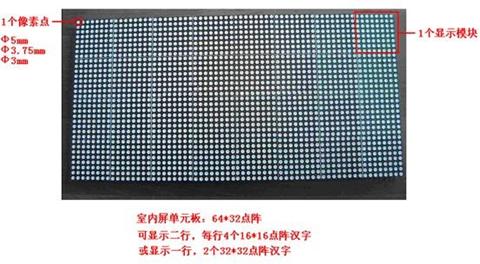

· 室內屏單元板通常有64x32（64列32行、由32個模塊組成）、64x16
（64列16行、由16個模塊組成）等。下圖是一個64x16的單元板：

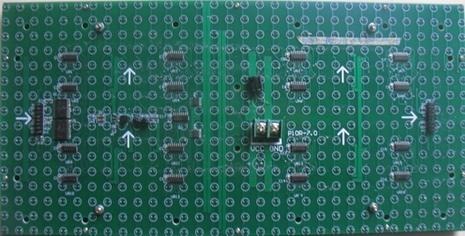

室內屏單元板正面                      室內屏單元板背面

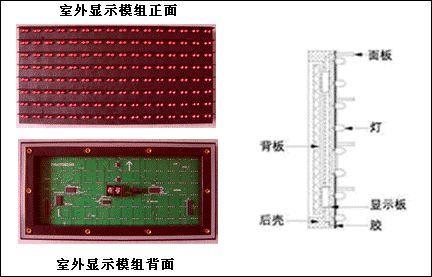

· 室外屏模組通常有64x32、32x32、32x16、16x16、16x8多種

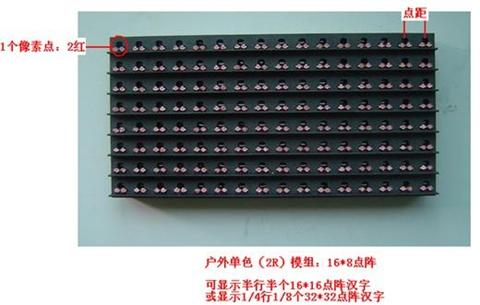

    上圖為16x8(2紅)的室外屏模組。加了防水結構用于全戶外，我們可以看到塑料殼體，最右側是它的整個結構刨圖：顯示板上插的是燈珠、背板上是顯示驅動電路，這是分體結構的，也有的是將顯示板和顯示驅動電路做在一塊電路板上的整體結構的，下面的兩個圖我們可以看到區別。面板、后殼其實是一個塑料罩殼，面板上對應燈珠位置開有孔，以使燈珠漏出頭，后殼上有用于安裝的螺絲孔或磁柱，使模塊便于組裝。模塊的前面灌有顯示屏專用的防水膠。

室外屏模塊正面



室外屏模組背面                     室外屏模組背面
（顯示板和驅動板為分離結構）           （顯示板和驅動板為整體結構）

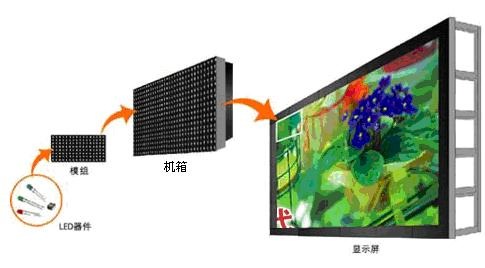

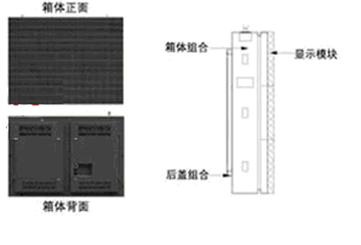

大型室外全彩屏所用箱體通常由若干個模組+機箱+風扇+電源組成

4、LED顯示屏屏體：

將單元板/模組/箱體按一定方式拼接在一起，加上控制卡/控制系統、電源和框架等就構成為LED顯示屏。

   室內屏：顯示單元板+控制卡+電源+鋁型框架

室外屏：顯示模組+控制卡+電源+鋁型框架

全彩屏：顯示箱體+控制系統+計算機+通訊網絡+架體等組成

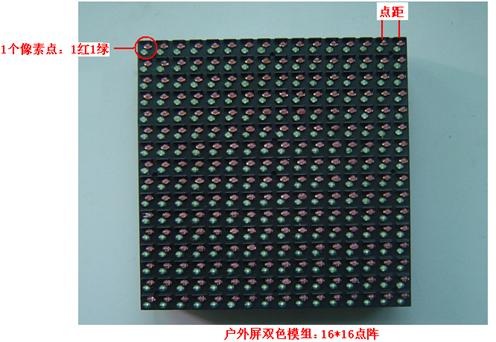

5、點距：

就是2個像素點之間的距離。主要是取決于觀看者的距離。通常點距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm為單位。室外屏觀看距離一般在30米內，采用不大于P16（16mm）的模組。點距越密，顯示出來的字筆畫越細膩，單位面積像素點越多，顯示屏成本越貴。

6、掃描方式：

通常對于室外屏模組還有一個掃描方式的問題。

掃描方式?jīng)Q定了模組之間連接的形式，掃描方式有1/16、1/8、1/4、1/2、靜態這幾種。因?yàn)?/SPAN>LED顯示屏是逐行刷新顯示的，掃描方式也就決定了顯示刷新的方式，如1/16就是每次刷新1行，16行為一個掃描周期，需ABCD四個信號控制；1/8就是每次刷新1行，8行為一個掃描周期，需ABC三個信號控制；其它依次類推。如果采用相同的LED燈，1/16掃的亮度要比1/8低，靜態（1/1）的亮度是最高的。戶內的屏一般采用1/16掃，戶外和半戶外的一般采用1/16或者1/8。對于放置在屏經常受到猛烈陽光照射的環境，就最好用1/4掃描。

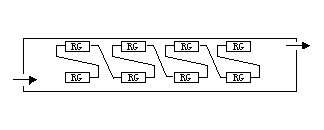

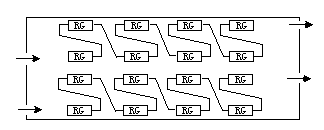

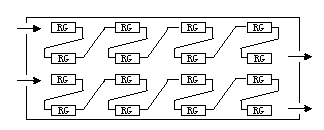

掃描方式	走線描述	圖示
1/16（十六分之一）掃描	16.0：直行走線，一路數據帶16行。
1/8（八分之一）掃描	8.0：直行走線，一路數據帶8行。

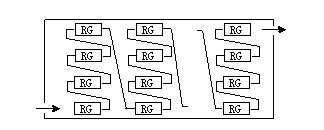

	8.1：上蛇行，一路數據帶16行，8行折列。
	8.2：下蛇行，一路數據帶16行，8行折列。

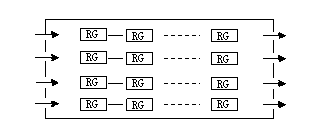

1/4（四分之一）掃描	4.0：直行走線，一路數據帶4行。
	4.1：上蛇行，一路數據帶16行，8行折列。
	4.2：下蛇行，一路數據帶16行，8行折列。
	4.3：上蛇行，一路數據帶8行，8行折列。
	4.4：下蛇行，一路數據帶8行，8行折列。

四．LED顯示屏的兩種常規組裝方式

1、框架結構

    在屏幕較小時，是在工廠組裝成整屏；屏幕較大時，按單元板發貨。由工程人員在現場組裝。組裝時，先將單元板和電源分別固定在板筋背條上，進而拼裝成屏體。

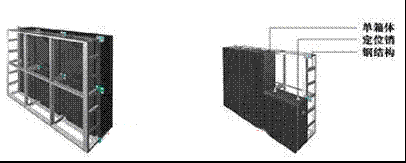

2、箱體結構

    箱體與箱體之間采用秘密竊取的方法定位銷定位、鎖緊機構拉緊，都能使安裝更加精密、準確，保證箱體上下、左右之間的LED間距在實際誤差要求范圍之內，從整體上保證了整個屏體的顯示效果。



五．LED顯示屏產品一些問題的解答

1、LED顯示屏模組規格計算方法：
間距計算方法：
每個像素點到另外一個像素點之間的距離，每個像素點可以是一顆LED燈 如1R、兩顆LED燈 2R/1R1G、三顆LED燈 2R1G
長度和高度計算方法：點間距×點數=長/高

如：P16長度=16點×1.6㎝=25.6㎝

高度=8點×1.6㎝=12.8㎝

P10長度=32點×1.0㎝=32㎝

高度=16點×1.0㎝=16㎝

屏體使用模組數：總面積÷模組長度÷模組高度=使用模組數

如：10個平方的P16戶外單色LED顯示屏使用模組數等于：

10平方米÷0.256米÷0.128米=305.17678≈305個

更加精確的計算方法：長度使用模組數×高度使用模組數=使用模組總數

如：長5米、高2米的P16單色LED顯示屏使用模組數：

長使用模組數=5米÷0.256米=19.53125≈20個

高使用模組數=2米÷0.128米=15.625≈16個

使用模組總數目=20個×16個=320個
2、是不是屏的亮度越來高越好呢？應該怎樣決定屏的亮度？
答：不是的，屏亮度越高，價格就越高。亮度太高會刺眼，不舒適。要根據環境的亮度來決定屏的亮度。對于白天不需要日光燈照明的環境，我們建議采用半戶外1/16掃的單元板就足夠了。如果是大馬路，向西，周圍沒樹，白天很亮，就用1/8掃。
3、點距這么多規格，那種好呢？越密越好？
答：不是的，越密就越貴。太稀疏的話，近距離看不清。對于橫幅來說，10 mm是比較合適的。有的店面為了省錢，又想做個大的橫幅，用點距30mm的單元板來做，可是馬路好窄，對面行人看過來，字太大了，要停下來仔細看才知道是什么內容，效果適得其反。
4、顯示屏壽命一般多長？
答： LED是一種半導體器件，其壽命為10萬小時。LED顯示屏的壽命取決于其所采用的LED燈的壽命和顯示屏所用的電子元器件的壽命。一般平均無故障時間應不低于1萬小時。

八．LED顯示屏顯示原理

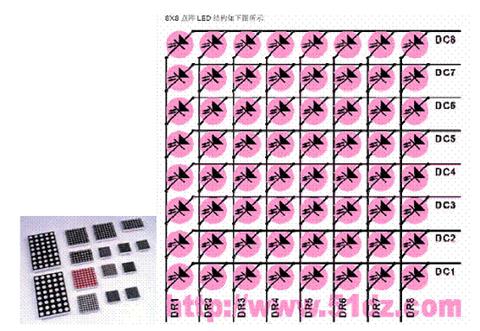

下面是一個8x8的點陣LED結構

從圖上看，8X8 點陣共需要64 個發光二極管組成，且每個發光二極管是放置在行線和列線的交叉點上，當對應的某一行置高電平，某一列置低電平時，則相應的二極管就亮。
    將許多這樣的模塊組合在一起，就是我們通常說的單元板/模組，而驅動其顯示需要顯示驅動電路和諸如單片機之類的智能控制芯片。通常我們的單元板/模組是帶有顯示驅動電路的，我們還需要帶有單片機的控制卡才能將我們所需要顯示的文字/圖形顯示在屏幕上。

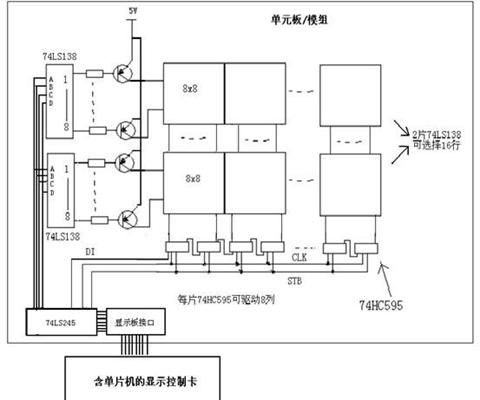

電路原理圖示如下：



無論文字還是圖形都是由點陣組成的，比如我們常用的漢字，完整的點陣由16x16、32x32等等，每個點就是一個像素點。

將黑點處（點亮的像素點）定義為1，白點處（不亮的像素點）定義為0，就可以編寫成能在單片機中保存的字型格式：

{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,

0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},

{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,

0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},

{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,

0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},

{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,

0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}



這是16x16的點陣漢字，每個漢字32個字節。

比如我們要顯示“恭喜發財”這4個字，首先：

送出“恭喜發財”的各頭2個字節

0xDF 0xFD 0x7F 0xFF 0xBF 0xFF 0xFF 0xEF

每個字節都是8位，這樣一共送出了8x8=64位（列），送出這些位信號是通過

DI信號端送出的（串行送出），在每送出1位時CLK信號端都要高低變換一次，
稱為串行移位，使得64位（列）的每一位都被移送到了74HC595的輸入端口上。

送出鎖存信號STB，即STB信號高低變換一次，這樣74HC595的輸入端口上64位

（列）數據就被送到74HC595的輸出上，一行顯示就出來了。鎖存信號也使得下一

行數據串行移位送出不會影響到上一行的顯示。

由單片機再通過74LS138變換ABCD的組合，選出下一個顯示行。

重復的過程，但送出的數據相應的向后移動，即“恭喜發財”的3-4字節、
    5-6字節。。。。。。。

行選擇也是從第1行到第16行

16行顯示一遍稱為一個顯示刷新周期，無論LED顯示屏的大小如何，一個顯示刷新周期必須在20毫秒以內完成，否則會出現閃動，單片機速度很快，32行200列以內的顯示通常是沒有問題的。但當LED顯示屏更大時就要選擇速度更快的單片機或DSP來完成了。

   完成LED顯示屏的功能是由控制卡來實現的，無論簡單的單色屏還是復雜的全彩屏，顯示原理都是一樣的，很簡單。但如要實現諸如左右移動、飛入飛出、嵌色變換等特殊效果，還需要在單片機或DSP上編寫非常復雜的算法程序，卻不是一般人能做到的。好在現在有上百家控制卡生產研發的廠家公司，他們推出有性能各異的控制卡可以供我們選擇，我們一是要看他們的功能，還要看他們能支持的LED屏像素點，功能越多、支持的像素點越多，價格越貴。

九．單元板/模組認識

室內屏、室外屏、全彩屏等其顯示原理都是一樣的，而最大的區別就在于顯示板的不同，下面我們分別來認識不同的顯示單元板/模組。

  1、室內單元板：

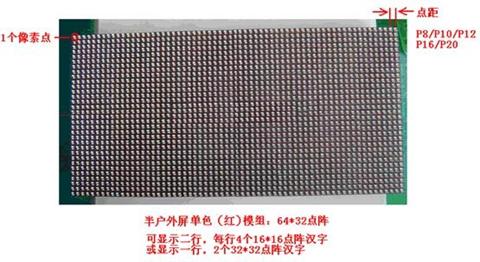

2、半戶外模組：

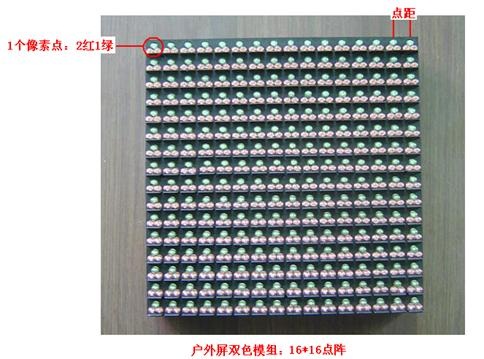

3、全戶外模組：

六．顯示板芯片簡介

認識顯示板元件工作原理也是對于組裝和維修的基礎

 驅動芯片主要是74HC595  74HC245/244  74HC138   4953。

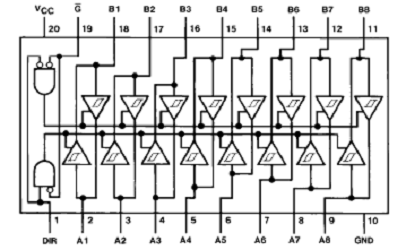

74HC245的作用：信號功率放大

   單元板/模組是由多塊串接在一起的，而控制信號是比較弱的，在信號傳遞過程中需要將它的功率進行放大

第1腳DIR，為輸入輸出端口轉換用，DIR=“1”高電平時信號由“A”端輸入“B”端輸出，DIR=“0”低電平時信號由“B”端輸入“A”端輸出。

第2~9腳“A”信號輸入輸出端，A1=B1、、、、、、A8=B8，A1與B1是一組，如果DIR=“1”G=“0”則A1輸入B1輸出，其它類同。如果DIR=“0”G=“0”則B1輸入A1輸出，其它類同。

第11~18腳“B”信號輸入輸出端，功能與“A”端一樣，不再描述。

第19腳G，使能端，若該腳為“1”A/B端的信號將不導通，只有為“0”時A/B端才被啟用，該腳也就是起到開關的作用。

第10腳GND，電源地。

第20腳VCC，電源正極。

74HC138的作用：八位二進制譯碼器

    74HC138的作用是用來選擇顯示行，一個74HC138可以選擇8行中的一行，所以單元板/模塊上有2塊74HC138，這樣就可以在16行中選擇1行顯示

第8腳GND，電源地。

第15腳VCC，電源正極

第1~3腳A、B、C，二進制輸入腳。

第4~6腳片選信號控制，只有在4、5腳為“0”6腳為“1”時，才會被選通，輸出受A、B、C信號控制。其它任何組合方式將不被選通，且Y0~Y7輸出全為“1”。

       通過控制選通腳來級聯，使之?dāng)U展到十六位。

  例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，則Y0為“0”Y1~Y7為“1”，詳情見真值表。

74HC595的作用：LED驅動芯片，8位移位鎖存器

    用于驅動顯示列，每片74HC595可以驅動8列，多片74HC595串接
在一起，串行列數據信號RI（DATA）、鎖存信號STB、串行時鐘信號CLK都在這個芯片上

第8腳GND，電源地。

第16腳VCC，電源正極

第14腳DATA，串行數據輸入口，顯示數據由此進入，必須有時鐘信號的配合才能移入。

第13腳EN，使能口，當該引腳上為“1”時QA~QH口全部為“1”，為“0”時QA~QH的輸出由輸入的數據控制。

第12腳STB，鎖存口，當輸入的數據在傳入寄存器后，只有供給一個鎖存信號才能將移入的數據送QA~QH口輸出。

第11腳CLK，時鐘口，每一個時鐘信號將移入一位數據到寄存器。

第10腳SCLR，復位口，只要有復位信號，寄存器內移入的數據將清空，顯示屏不用該腳，一般接VCC。

第9腳DOUT，串行數據輸出端，將數據傳到下一個。

第15、1~7腳，并行輸出口也就是驅動輸出口，驅動LED。

4953的作用：行驅動管，功率管

     每一顯示行需要的電流是比較大的，要使用行驅動管，每片4953可以驅動2個顯示行



其內部是兩個CMOS管，1、3腳VCC，2、4腳控制腳，2腳控制7、8腳的輸出，4腳控制5、6腳的輸出，只有當2、4腳為“0”時，7、8、5、6才會輸出，否則輸出為高阻狀態。

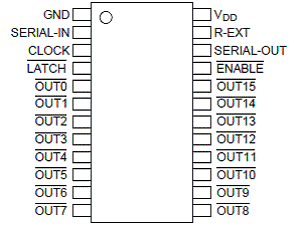

TB62726的作用：LED驅動芯片，16位移位鎖存器

   有些單元板/模組使用TB62726代替74HC595，一片TB62726可以驅動16列，僅此而已



第1腳GND，電源地。

第24腳VCC，電源正極

第2腳DATA，串行數據輸入

第3腳CLK，時鐘輸入

第4腳STB，鎖存輸入

第23腳輸出電流調整端，接電阻調整

第22腳DOUT，串行數據輸出

第21腳EN，使能輸入

其它功能與74HC595相似，只是TB62726是16位移位鎖存器，并帶輸出電流調整功能，但在并行輸出口上不會出現高電平，只有高阻狀態和低電平狀態。74HC595并行輸出口有高電平和低電平輸出。TB62726與5026的引腳功能一樣，結構相似。

七．控制信號與顯示接口

控制信號的總結：

CLK時鐘信號：提供給移位寄存器的移位脈沖，每一個脈沖將引起數據移入或移出一位。數據口上的數據必須與時鐘信號協調才能正常傳送數據，數據信號的頻率必須是時鐘信號的頻率的1/2倍。在任何情況下，當時鐘信號有異常時，會使整板顯示雜亂無章。

STB鎖存信號：將移位寄存器內的數據送到鎖存器，并將其數據內容通過驅動電路點亮LED顯示出來。但由于驅動電路受EN使能信號控制，其點亮的前提必須是使能為開啟狀態。鎖存信號也須要與時鐘信號協調才能顯示出完整的圖象。在任何情況下，當鎖存信號有異常時，會使整板顯示雜亂無章。

EN使能信號：整屏亮度控制信號，也用于顯示屏消隱。只要調整它的占空比就
可以控制亮度的變化。當使能信號出現異常時，整屏將會出現不亮、暗亮或拖尾等現象。

RI數據信號：提供顯示圖象所需要的數據。必須與時鐘信號協調才能將數據傳
送到任何一個顯示點。一般在顯示屏中紅綠藍的數據信號分離開來，若某數據信號短路到正極或負極時，則對應的該顏色將會出現全亮或不亮，當數據信號被懸空時對應的顏色顯示情況不定。

ABCD行信號：只有在動態掃描顯示時才存在，ABCD其實是二進制數，A是最
低位營銷管理，如果用二進制表示ABCD信號控制最大范圍是16行（1111），1/4掃描中只要AB信號就可以了，因?yàn)?/SPAN>AB信號的表示范圍是4行（11）。當行控制信號出現異常時，將會出現顯示錯位、高亮或圖像重疊等現象。

單元板/模組上顯示接口：

    顯示接口是用用于連接控制卡和單元板/模組之間連接，已將控制信號傳遞。

由于存在不同的掃描方式，也就有不同的接口，使用得最多的是08接口，12接口和04接口。不同的接口主要是信號線的排列順序不一樣，原理是一樣的。

   室內屏多用08接口，室外屏所采用接口非常雜亂，使用12接口的較多，但12接口也不是戶外屏的唯一接口。選擇控制卡和單元板/模組時，應盡量選擇接口一致的，若買到了不一致的接口，也可以根據學到的原理進行改線。

接口類型	08接口	04接口	12接口
排列順序
圖片
	常見于 1/16 1/8掃	常見于1/4掃	常見于1/4掃

八．LED單色條屏（室內屏）組裝

先來了解一下LED單色條屏構成：單元板、電源、控制卡、連線

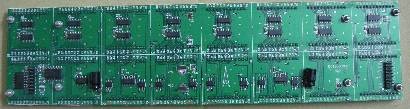

單元板背面

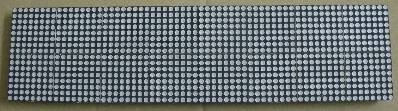

單元板正面
_
開關電源 和 LED條屏控制卡

1、單元板：

單元板是LED的顯示核心部件之一，單元板的好壞，直接影響到顯示效果的。

戶內條屏常用的單元板規格有（參數）例：
   Φ3.75; 64點寬x16點高; 1/16掃; 戶內亮度; 單紅/紅綠雙色
參數解釋：
   發光直徑：指的是發光點的直徑，室內屏有Φ5mm、Φ3.75mm、Φ3mm。
   單元板大�。�64x16 即64列16行，可顯示16x16點陣漢字1行4個
   1/16掃：單元板的控制方式。
   戶內亮度：指LED發光點的亮度，戶內亮度適合白天需要靠日光燈照明的環境。
   顏色：單紅，最常用，價格也最便宜。雙色一般指紅綠，價格高。

如果你想做一個128x16點的屏幕，只需要用2個單元板串接起來就可以了。這樣就可以顯示16x16點陣漢字1行8個，以此類推。能夠支持多少漢字的顯示是由控制卡決定的。



2、電源：

由于LED顯示屏幕屬于精密電子設備，所以要采用開關電源，不能采用變壓器。一般采用的開關電源是220V輸入，5V直流輸出，功率根據需要選取。對于1個單紅色戶內64x16的單元板，全亮的時候，電流為2A。推理出，128x16雙色的屏幕全亮的時候，電流為8A，所以應該選擇5V/10A的開關電源。

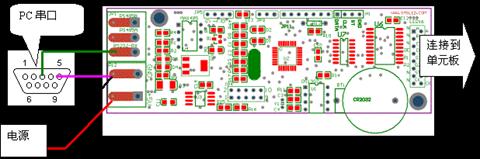

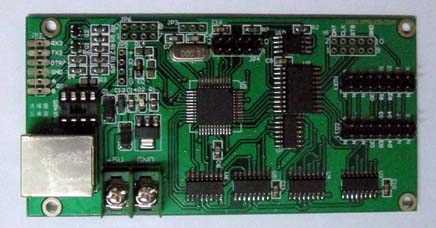

3、控制卡：

生產控制卡的廠家很多，控制卡的功能大同小異，可根據易使用、服務好、價格優的原則選擇。下面這塊控制卡可以控制1/16掃的256x16個點的雙色屏幕。該控制卡屬于異步卡，就是說，該卡可以斷電保存信息，不需要連接PC都可以顯示儲存在里面的信息。
    采購單元板和控制卡的時候，應注意接口的一致，常用的接口16PIN 08接口，其它接口還有12接口、04接口等。

2	A	B	C	D	G1	G2	STB	CLK	16
1	N	N	N	EN	R1	R2	N	N	15

解釋：
ABCD 為行選信號
STB(LT)為鎖存信號
CLK(CK)為時鐘信號

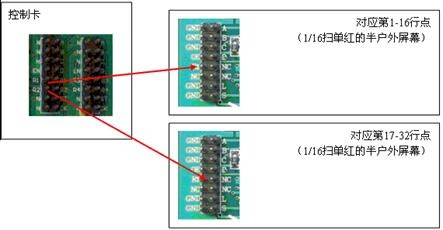

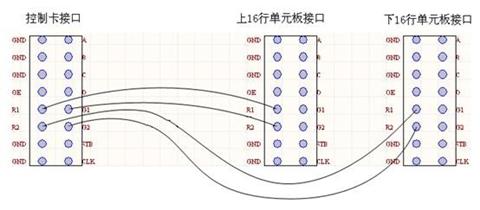

R1，R2，G1，G2為顯示數據（組成16行時用到R1、G1，組成32行時，下
    面16行用到R2、G2），若是單色只需要R信號，雙色時才用到G信號
EN為顯示使能，
N為地（GND）

確認單元板和控制卡的接口一致，就可以直接連接了。如果不一致，就需要自行制作轉換線（轉換一下線的順序）

4、連線：

分為數據線，傳輸線，和電源線。數據線用于連接控制卡和LED單元板的排線，傳輸線用于連接控制卡和電腦。電源線，就是用來連接電源和控制卡，電源和LED單元板。連接單元板的電源線的銅芯直徑不小于1mm（毫米）

5、配件制作：

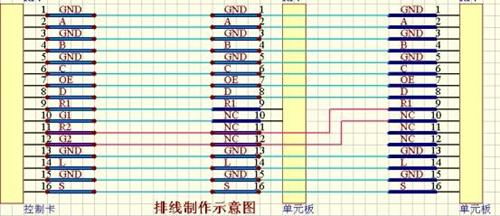

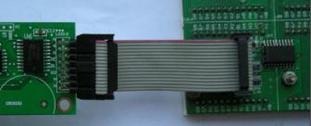

排線(數據線)制作：

排線和電腦機箱里面的數據線類似，只是線的寬度有點差異�？梢栽陔娔X城買到相關的材料。制作排線，需要一個工具，就是特殊的鉗子（圖片），可以大大提高工作效率和良品率。制作排線的材料有：排線，排線頭，排線帽。這里要注意一下，如果你制作16PIN（16線）的排線，需要購買16PIN的線和相應大小的排線頭和帽。制作步驟，把線頭用剪刀剪平，然后放頭排線頭，（注意線和頭的平衡），然后放進壓線鉗的中央，用力壓緊，然后把線繞過來，安裝排線帽。

    排線帽 很重要，可以有效保護排線，讓排線更加結實，不要省。

_

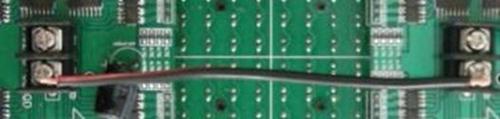

電源線制作：

電源分為220V電源線和5V電源線。220V電源線用于連接開關電源到市電，最好采用3腳插頭，可以在五金店買到。這里著重講述5V直流電的電源線，由于5V的電流比較大，最好采用銅芯直徑在1mm以上的紅黑對線（務必要紅黑）。有條件的話，最好將線的兩頭裝上金屬件。

_

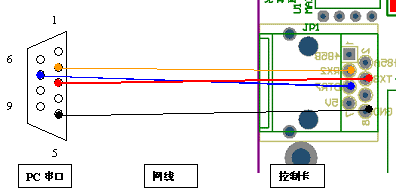

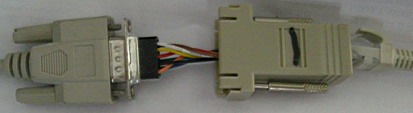

RS232線制作：

RS232線，用于連接電腦和控制卡，更新屏幕數據。這里需要用到DB9頭和網線（可以在電腦城買到）。仔細觀察DB9頭，上面有數字的，將5連接棕，將3連接棕白。將網線夾緊，裝好在DB9頭。（這里很重要，一定要夾緊，自己用力拉幾下，看看是否一拉就斷）。然后用萬用表測量一下兩頭，是否導通。這里需要指出，DB9的頭分公頭和母頭的。計算機后面的屬于母座，所以要買個公插對應。如果不明白請仔細觀察一下你的PC�，F(xiàn)在的筆記本一般沒有串口，請購買一條USB轉RS232串口的線。

_

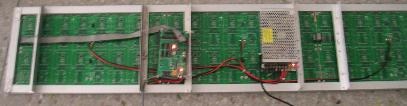

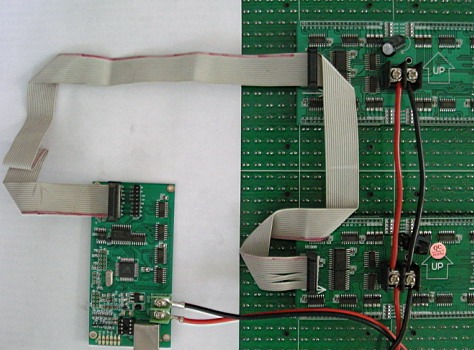

6、布線指南：

第一次安裝，請嚴格按照步驟來操作，減少錯誤發生。

第1步：檢查電源電壓，找出直流正負連接開關電源，將220V電源線連接到開關電源，（確認連接正確后，連接到AC或者NL接線柱）然后插上電。會發現電源有個燈會亮，然后用萬用表，直流檔測量一下V+ 和V-之間的電壓，確保電壓在4.8V-5.1V 之間，旁邊有個旋鈕，可以十字螺絲刀調節一下電壓。為了減少屏幕發熱延長壽命，在亮度要求不高的場合，可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后，斷開電源，繼續組裝其他部分。

第2步：先把電源關閉。將V+連接紅色線，V-連接黑線，分別連接到控制卡和LED單元板，黑線接控制卡和電源的GND。紅線連接控制卡的+5V和單元板的VCC。每個單元板1條電源線。完成后，請檢查，連接是否正確。

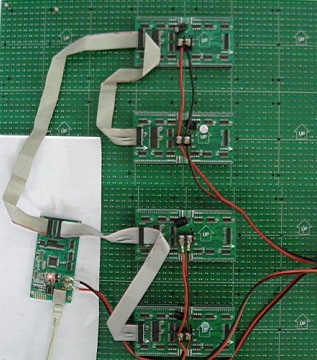

第3步：連接控制和單元板，用做好的排線，連接。注意方向，不能接反。請注意，單元板2個16PIN的接口，1個是輸入，1個是輸出，靠近74HC245/244的是輸入，將控制卡連接到輸入。輸出連接到下一個單元板的輸入。

_

第4步：連接RS232數據線，將做好的數據線一頭連接電腦的DB9串口，另一頭連接控制卡，將DB9的5腳（棕）連接到控制卡的GND，將DB9的3腳（棕白）連接到控制卡的RS232-RX。如果你的PC沒有串口，可以到電腦城買條USB轉RS232串口的轉換線。

第5步：再次檢查連線，是否正確，黑線連接的是-V和GND。紅線連接的是+V和VCC +5V。

第6步：接通220V，正常情況下，電源燈亮，控制卡亮，屏幕有顯示。如果不正常，請檢查連線�；蛘卟榭村e(cuò)誤檢修。

第7步：打開下載的軟件，設定屏幕的參數，發送字幕。具體參照軟件使用說明。

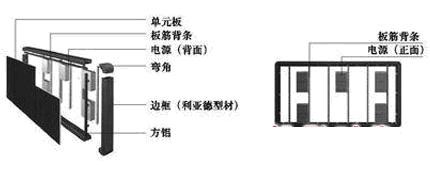

7. 外框制作：

外框分類：支架，簡易框，不銹鋼邊框

支架制作：

根據不同的應用場合，外框要求不一樣，我們先講述內嵌安裝的時候，不需要外框，但是需要一個安裝支架。安裝支架一般用鋁型材，比較輕便，切割加工容易。我們也可以用萬能角鐵（就是有很多孔的直角形的鐵條）。我們可以看到單元板背面有安裝用的銅柱，是用來把單元板固定在支架，支架應該長一點，預留燈箱的安裝孔。把單元板，控制卡，電源都固定在支架，數據線和220V電源線要綁在支架上，要綁好，打個結，不要扯幾下就掉。這樣一個最簡單的屏幕就組裝好了�？梢阅萌グ惭b在其他設備上面，如燈箱。

_

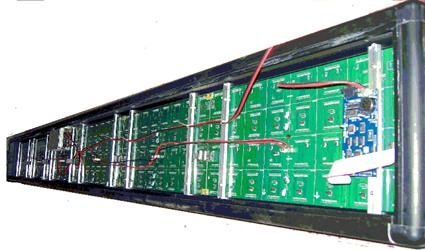

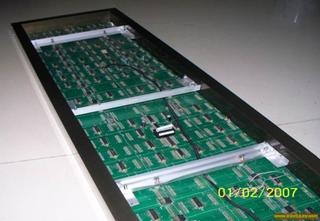

簡易框制作流程：

我們看到買回來的單元板，會發現亮度不一，或者應用的場合可能有水花，這個時候就需要在屏幕表面貼一個有機玻璃，有機玻璃一般采用茶色，或者暗紅色的。有機玻璃可以在廣告和裝飾材料店買到，是按斤買的。我們采用薄一點的，太薄可能容易彎曲。這里需要提醒，由于有機玻璃的切割需要技巧，最好在買的時候，準備好尺寸，讓店鋪幫你切割。對于一般場合，需要一個框，我們可以使用鋁合金型材（例如截面是正方形的空心鋁條），我們可以去鋁合金型材店買到。如果采用鋁合金框的話，屏幕很小的話，可以把單元板直接固定在外框，強度足夠的話，就不需要支架了。具體外框制作工藝，可以參考燈箱的制作。

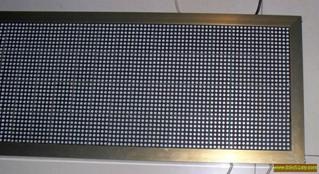

 不銹鋼框制作流程：

我們可以看到，很多LED屏幕外框都是不銹鋼的。其實不銹鋼的外框，只是在簡易邊框的基礎上，包一層薄薄的不銹鋼皮�？瓷先ッ烙^，大方，增加附加值。至于包框的流程需要用到折邊機，我們可以到廚具制作的小五金廠，代為加工。最好到專業LED外框*作店。專業店，最大的差別就是包邊的接縫的很小。

 鋁合金外框：

我們可以到鋁合金型材的材料店購買到符合屏幕厚度的材料，然后切割組裝。

十三．LED單色室外屏的組裝

在學習了LED單色條屏（室內屏）的組裝后，我們再來學習LED單色條屏（室外屏）的組裝。

其實無論室內屏還是室外屏其顯示原理和組裝方法都是一樣的，只不過室內屏的單元板和室外屏的模組樣式不同而已。

我們還是先來看一下室內屏單元板和室外屏模組的式樣：

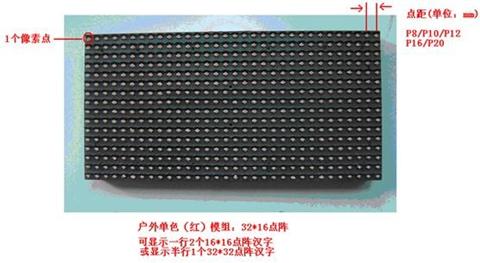

室外屏模組正面32 * 16點  室外屏模組背面32 * 16點 （分體）



放大的顯示驅動板

室外屏模組背面（一體）

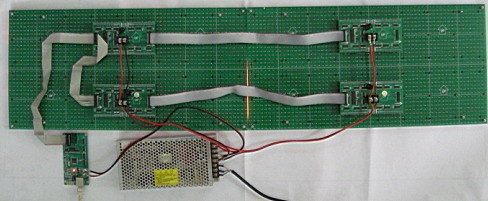

下面是一個1米長0.25米高的門頭LED大條屏組裝過程

它由Φ5 128*32點模組組成，每塊模組可顯示16x16點陣漢字2行，每行8個字或顯示32x32點陣漢字1行，每行4個字

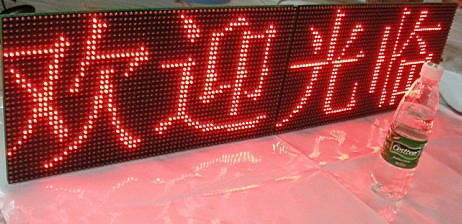

效果圖如下圖

控制卡：



該卡支持64點高的LED條屏，多語言支持，可以顯示任意字體和GIF動畫，為店鋪門頭LED屏招牌橫幅提供專業，高可靠，低成本的解決方案。操作簡單，效果豐富。

應用：6/32點高戶內外條屏，64點高戶內條屏，64點高小型戶內LED屏

特點：控制點數：最大1024x32點雙色，1/16掃最大1024x64單色，1024x32雙色，512x64雙色，1/8 掃最大1024x32單色，512x32雙色1/4 掃最大 512x32單色，256x32雙色.
掃描方式：1/16 1/8 1/4掃.
參數更改：串口發送，無跳線設計.
顯示效果：支持任意大小各種字體和圖片，GIF動畫.
運動效果：多種，GIF動畫.
輸出接口：16PIN 08接口.
掃描控制：硬件，頻率可調.
儲存容量：FLASH 4Mbit 無需電池，掉電保存.

通訊方式：RS232/RS485 / USB .
支持組網 250個屏聯網.
軟件語言：中文，英文，多國語言支持

調試安裝：快速簡易安裝和調試
.工作環境：溫度 -20 到 + 80

電源及功率計算：

LED屏的功率一般取決于單元板的595數量，全亮1個595的最大功率為0.4A。數一下單元板上面595的數量就可以計算出功率的。如果屏只是顯示文字，1個595的功率0.2A內。由于現在很多的電源的最大輸出功率并沒有標稱那么大，也很少出現全亮的情況，所以最大功率等于標稱功率基本就OK。當然功率選大一點有好處。

這里推薦使用 鐵殼的LED專用5V電源。功率從5V 10A-40A

提示：如何知道電源功率是否足夠？屏全亮，測量電源的接線柱的電壓，應該在5v-4.7v之間。

下面就開始組裝：步驟與< LED單色條屏（室內屏）的組裝>是一樣的

1、檢查電源電壓。看看是不是5V左右

檢查電源電壓，找出直流正負連接開關電源，將220V電源線連接到開關電源，（確認連接正確后，連接到AC或者NL接線柱）然后插上電。會發現電源有個燈會亮，然后用萬用表，直流檔測量一下V+ 和V-之間的電壓，確保電壓在4.8V-5.1V 之間，旁邊有個旋鈕，可以十字螺絲刀調節一下電壓。為了減少屏發熱延長壽命，在亮度要求不高的場合，可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后，斷開電源，繼續組裝其他部分

2、觀察單元板和控制卡的接口

控制卡上面有R1 R2 R3 R4 ......而單元板上一般只有R1 或者（R1 R2）。應該怎樣連接呢？



控制卡接口-            單元板接口

控制卡上面的 R1對應第1行單元板，R2對應第2行單元板，R3對應第3行單元板，R4對應第4行單元板。見下圖

根據下圖制作一根數據線。蘭色和紅色為到排線，其中紅色是需要注意的部分。黃色方框?yàn)榕啪�頭。建議使用排線鉗。

 制作過程：(如下圖，最后用LED-排線鉗壓好)



3、連接電源線

電源線制作



一定要先比畫好長度，不要太長或者短，線頭要上錫

4、連接：

注意：

a. 數據線，紅色的邊靠近上A（16PIN的2），不要搞反了

b. 不交叉的排線頭在最上，交叉的排線頭在下面的板

c. 檢查電源線有沒接錯

5、連接串口數據線

這里推薦采用最快捷的網線連接法

連接原理圖

PC串口接網線轉換頭

網線接控制卡

對于長久的連接，推薦采用焊接方法

6、再一次檢查連接：紅黑電源線有沒反了，數據線方向，等。

聲明：如果沒有組裝經驗，或者電子知識，請勿貿然上電。請先組裝個小的屏，或者找專人現場指導，以防燒毀屏或者控制板。

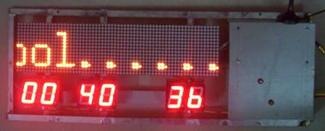

7、上電，使用控制卡軟件更新屏內容，設置屏參數。用PC發送數據到屏。具體使用方法，參照控制卡的手冊。發送設定后，屏顯示如下圖

問：如果我想做半米高的屏呢，就是64點高

答：給個圖，一看就明白了

8、制作外框，和組裝

這個是一個屬于五金的問題，看看下面的圖片大家就明白了

專用裝飾鋁合金邊框

簡易邊框

不銹鋼邊框（支架+外框）3個圖片（分別是：內部正背面，外部）

邊框這個問題，以就地解決為原則，因?yàn)檫吙虿缓眠\(yùn)輸，把錢花在運費太浪費，還有一個問題就是，萬一尺寸搞錯了改回來就更麻煩。所以推薦大家就近解決。至于方法，大家八仙過海，各顯神通，牢固美觀就OK�？梢匀�參考一下人家燈箱的制作。漫漫琢磨一下。不銹鋼，鋁合金，亞克力，PVC，塑料，木頭。。什么都可以的，不用太在意的。

九．08接口轉12接口原理

1、08接口轉12接口原理

如果您自行接線，可通過如下圖所示原理接線

（一個08接口可以引出2個12接口）：


 2、連接32點高的屏幕做法：

一般控制卡的數據線R1、G1對應的LED屏幕上16行，R2、G2對應下16行。所以如果你的屏幕是32點高，你的控制卡也支持32行顯示，但你的控制卡上只有1個接線口。這時你需要改線：

十．LED膠水及材料說明

一、LED膠水知識：

1、LED膠水的用途：
防水、散熱、防氧化等多種用途，主要起保護LED顯示屏的作用。

2、LED膠水的分類：
根據用途可以分為生產LED的時候所用的環氧樹脂膠水和led顯示屏模
   組所用的灌膠膠水（以下LED膠水專指LED顯示屏模組灌膠膠水）。
根據產品質量與使用環境等因素劃分為：特種膠水、高檔膠水、低檔膠
   水等。

3、LED膠水的等次：
目前市場上LED膠水分為三個層次
特種膠水：特種膠水主要是指對LED顯示屏使用環境要求超高的LED膠水，

比如耐寒（北方）膠水，耐高溫（高溫環境）膠水，耐腐蝕（酸

堿環境）膠水等特別要求和環境下使用的LED顯示屏膠水。
高檔膠水：全彩LED顯示屏專用的膠水，一般為黑色膠水，具有較高的耐

熱、耐寒、防水效果。
低檔膠水：一般防護效果很差。

4、如何評判膠水的好壞：
專業檢測：從專業角度分析需要用專門的設備來分析LED膠水的成分，以

及各成分之間的比例以及經過實際環境試驗而得出來的實際數

據。
簡單識別：在灌膠的時候可以根據正規配比對，檢查其流平性、固化時間等

主要數據，固化后可以根據成色情況以及膠粒的彈性來查看膠水

的好壞。LED模組成品可以卸掉螺絲與蓋板利用簡單的揉搓來

判斷（好的一般軟硬適中、彈性好）。

二、LED顯示屏模組使用材料說明：

1、LED燈：紅燈1000-1200mcd，綠燈2000-3000mcd：
LED燈是LED模組品質的主要決定因素，決定LED燈好壞的主要材質因素是：芯片、支架、膠水（環氧樹脂）、金線等，決定LED品質的另外一個因素是封裝工藝。優選，紅燈：620-625nm，亮度達到1000-1200mcd，綠燈520-525，2000-3000cd。

2、LED驅動IC：日本東芝TB-62726恒流驅動IC
高檔模組中常用恒流驅動IC代替4953，日本東芝的TB-62726是專為LED全彩顯示屏專門設計的一款恒流驅動IC，具有最大輸出電流大、誤差小、耐高壓能力強而著稱，是很多高檔LED顯示屏招標時指定使用品牌IC，使制作的LED顯示屏畫面穩定、一致性好、使用使用壽命長，并且為LED顯示屏直接提供一道超強的保護傘。

3、其他LED配件與LED材料
為了使LED模組整體品質上升到更高的檔次，在其他元器件上均優選用好的LED配件：
1、電源座（加強型）：電源座是承接電源線與PCB板鏈接的主要器件，雖然不是決定LED顯示屏品質的主要方面，但是其結實耐用性、導電性能等也影響著顯示屏屏體的壽命與防護等級，

2、排針（帶簡易牛角）：排針是通過排線連接控制系統與PCB板控制電路的主要元器件，優選帶牛角的排針，不但使裝屏?xí)r防止排線插反造成返工，更可以有效防止排針外露掛傷裝屏/維修人員；

3、電阻、電容等其他元器件：俗話說事無巨細，由于LED顯示屏經常開關機，電容的好壞也影響著開關機時候?qū)?SPAN lang=EN-US>顯示屏屏體的保護，電阻是控制顯示屏電流的主要元器件，有優選大廠品牌產品。
    一款好的產品絕對是好的材料、配件與做工的完美結合。

十一．匯總LED顯示屏中的常見IC

初識LED顯示屏的朋友對LED大屏幕常用的IC摸不著北，本人就對常見IC做個簡單匯總，方便大家參考，如有錯誤，及時提出，以免誤導：
74HC245的作用：信號功率放大，雙向3態數據緩沖器（不帶鎖存），就是給低輸出能力的芯片提供高帶載能力.
74HC138的作用：八位二進制譯十進制譯碼器
4953的作用：行驅動管，功率管
74HC595的作用：列驅動管，LED驅動芯片，8位移位鎖存器（主用室內單元板）
臺灣聚積MBI5024, MBI5026, 日本東芝TB62726的作用：LED驅動芯片，16位移位鎖存器（主要用于室外模組）；其功能與74HC595相似，只是TB62726是16位移位鎖存器，并帶輸出電流調整功能，但在并行輸出口

上不會出現高電平，只有高阻狀態和低電平狀態。74HC595并行輸出口有高電平和低電平輸出,TB62726與5026的引腳功能一樣，結構相似。
